Grafická karta Hercules: úspěšná alternativa a konkurence MDA i CGA

18. 7. 2024

Doba čtení: 37 minut

Líbí se vám článek?
Podpořte redakci

Alternativou ke grafickým kartám MDA a CGA se v roce 1983 stala karta Hercules. Nabízela stejně dobré rozlišení textového režimu jako karta MDA a navíc podporovala i monochromatický grafický režim 720×348 pixelů.

Obsah

1. Grafická karta Hercules: úspěšná alternativa a konkurence MDA i CGA

2. Plná kompatibilita s MDA

3. Základní technické parametry karty Hercules

4. Textový režim karty Hercules

5. První demonstrační příklad: zobrazení textu s atributy kartou Hercules

6. Řídicí registry karty Hercules dostupné přes I/O porty

7. Vypnutí blikání textu, pokud je nejvyšší atributový bit nastavený na jedničku

8. Úplný zdrojový kód dnešního druhého demonstračního příkladu

9. Zákaz generování video signálu

10. Úplný zdrojový kód dnešního třetího demonstračního příkladu

11. Grafický režim karty Hercules

12. Postup pro přepnutí do grafického režimu

13. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

14. Vylepšení kódu: efektivnější zápis do registrů CRTC

15. Úplný zdrojový kód dnešního pátého demonstračního příkladu

16. Postup při vykreslení jednoho pixelu v grafickém režimu karty Hercules

17. Předpočet adres jednotlivých obrazových řádků

18. Úplný zdrojový kód dnešního šestého demonstračního příkladu

19. Repositář s demonstračními příklady

20. Odkazy na Internetu

1. Grafická karta Hercules: úspěšná alternativa a konkurence MDA i CGA

Obě grafické karty vydané v roce 1981 společností IBM k jejich počítači IBM PC, tj. jak karty MDA, tak i CGA, mají i přes mnohé rozdíly několik společných vlastností. Jedná se totiž v obou případech o karty navržené a prodávané (opět: již od roku 1981) firmou IBM, které jsou vybavené rozhraním pro osmibitovou variantu universální interní sběrnice ISA (Industry Standard Architecture). Obě karty jsou taktéž založeny na již popsaném grafickém řadiči Motorola MC6845, což by sice na první pohled mohlo znamenat určitou míru kompatibility, ale přesný opak byl pravdou – firma IBM u obou karet zvolila odlišné řádkové frekvence (konkrétně 18,432 kHz u karty MDA a nižší frekvenci 15,75 kHz u karty CGA) i jiný typ videosignálů, což ve výsledku vedlo k tomu, že pro každou kartu musel být použitý odlišný monitor (navíc CGA podporovala jak „digitální“ RGBI monitory, tak i monitory akceptující kompozitní video signál).

Obrázek 1: Slavný tuzemský textový editor T602 spuštěný na počítači s grafickou kartou Hercules (viz navazující kapitoly).

Zatímco grafická karta CGA nabízela možnost barevného zobrazení (viz též předchozí tři články, v nichž jsme se touto kartou podrobně zabývali) na úkor menšího – pro mnohé uživatele zcela neakceptovatelného – horizontálního i vertikálního zobrazení, umožňovala sice karta MDA zobrazení velmi dobře čitelného textu, ovšem bez možnosti použití jakéhokoli grafického režimu (pochopitelně až na pseudorežim založený na znacích z rozšířené ASCII).

Obrázek 2: T602 zobrazený kartou CGA (skutečný obraz má ve skutečnosti jen 200 obrazových řádků, nikoli 400, ty byly uměle zvětšeny emulátorem).

V této situaci se, pravděpodobně vůbec poprvé (z hlediska koncového uživatele), projevila jedna z největších předností architektury IBM PC – modularita. Zatímco firma IBM vlastně nijak nereagovala na oprávněné výtky, které od uživatelů přicházely především kvůli vlastnostem grafické karty CGA (i mnohé osmibitové počítače totiž měly grafický subsystém vyřešený mnohem elegantněji), objevil se v roce 1982 konkurenční výrobek – grafická karta Hercules Graphics Card (HGC) firmy Hercules Computer Technology. A i přesto, že Hercules nikdy nebyl podporován v BIOSu, stal se velmi populární alternativou a začal být podporován i velkými výrobci SW.

Obrázek 3: T602 zobrazený kartou EGA v rozlišení 640×350 v šestnácti barvách (touto kartou se budeme zabývat příště).

2. Plná kompatibilita s CGA

Výrobce grafickou kartu Hercules navrhl takovým způsobem, aby ji bylo možné použít s monitorem určeným pro kartu MDA, ovšem včetně možnosti přepnutí do monochromatického grafického režimu s relativně vysokým rozlišením 720×348 pixelů (což je na dobu vzniku velmi slušné a dosti to konkurovalo například pozdějšímu Atari ST s monochromatickým monitorem a rozlišením 640×400 pixelů – oba typy počítačů se v takové konfiguraci používaly ve firmách pro „seriózní práci“, ne na hraní her). Dodržení zpětné kompatibility s kartou MDA nebylo složité – v textovém i grafickém režimu (viz další text) byly použity takové frekvence synchronizačních signálů (řádková a snímková frekvence), která odpovídaly signálům generovaným kartou MDA.

Obrázek 4: Textový editor T602 zobrazený poměrně neznámou kartou MCGA, která v režimu nejvyššího rozlišení 640×480 měla jen jednu bitovou rovinu a tím pádem podporovala pouze dvě barvy (ovšem na druhou stranu s poměrně slušným rozlišením).

I způsob práce Herculesu v textovém režimu se od karty MDA téměř nelišil, což znamenalo, že na této kartě bylo možné provozovat všechny aplikace pracující v textovém režimu (navíc bylo možné s využitím rezidentních programů simulovat i grafické režimy karty CGA, přičemž se jednotlivé barevné odstíny nahrazovaly ditheringem). Především z těchto důvodů byla grafická karta Hercules v první polovině osmdesátých let minulého století velmi oblíbená a do svých sestav ji instalovali i tehdejší přední výrobci osobních počítačů. K velké oblíbenosti přispěla i poměrně nízká cena, takže se karta Hercules používala i v době nástupu grafické karty EGA, jejímž popisem se ovšem dnes zabývat nebudeme (i když čip 6845 velmi zdárně emulovala!).

Obrázek 5: Nejlepší rozlišení i největší počet barev pro textový editor T602 nabízela grafická karta VGA – 640×480 pixelů v šestnácti barvách (editor však využil jen podmnožinu barvové palety, navíc obrazová frekvence nebyla nijak ohromující).

Firma Hercules Computer Technology vytvořila i následníka této grafické karty – Hercules Plus – jenž se odlišoval především v tom, že bylo možné programově měnit znakovou sadu v textovém režimu a docílit tak například zobrazení českých znaků (u původního Herculesu či MDA se znaková sada měnila přeprogramováním paměti EPROM).

3. Základní technické parametry karty Hercules

Grafická karta Hercules je založena, podobně jako oba již popsané grafické adaptéry firmy IBM, na čipu Motorola MC6845, nebo (konkrétně v případě různých klonů) na VLSI obvodu se stejnými vlastnostmi i významem řídicích portů. Jak bude z dalšího popisu patrné, je čip MC6845 v této kartě zapojen a naprogramován poněkud odlišným způsobem než tomu bylo u grafické karty CGA i MDA. Kartu Hercules lze připojit do standardní osmibitové sběrnice ISA (v dokumentaci firmy IBM také označované termínem PC-BUS), přičemž se předpokládalo, že frekvence hodinových signálů této sběrnice bude rovna 4,77 MHz (frekvence základního oscilátoru 14,285 MHz je při generování hodinových signálů dělená třemi). Modernější osobní počítače měly frekvenci hodinových signálů sběrnice ISA zvýšenou na 8, 8.33, 10 či 12 MHz, ovšem při takto vysokých frekvencích mohlo na kartě Hercules docházet k výpadkům dat při zápisu do video paměti.

Na grafické kartě byl kromě řadiče, podpůrných obvodů a video paměti přítomný i jeden paralelní port, což také přispívalo k oblíbenosti Herculesu mezi zákazníky, protože první personální počítače typu IBM PC tyto porty neměly nainstalovány přímo na základní desce a bylo je zapotřebí zvlášť dokupovat (a tím mimo jiné přicházet o jednu pozici na ISA sběrnici, nehledě na relativně vysokou cenu jakýchkoli PC komponent; v případě Herculesu zákazníci měli paralelní port „zdarma“).

Poznámka: to platí pro originální Herculesy, ne pro jejich více či méně oficiální klony, které se objevily záhy po vydání této karty.

Kapacita obrazové paměti byla oproti kartě CGA zvýšena na dvojnásobek, tj. na celých 32 kB. Kromě paměťových modulů tvořících obrazovou paměť byla na kartě nainstalována i paměť typu ROM, popř. EPROM, ve které byla uložena znaková sada, konkrétně bitové podoby znaků (viz další kapitolu). Ovládání grafického čipu bylo prováděno s využitím parametrů ukládaných přes vstupně/výstupní porty umístěné na adresách 0×3b0 až 0×3bf, přičemž na adresy 0×3b4 a 0×3b5 byly namapovány řídicí registry čipu MC6845 (těchto registrů je, jak již víme z předchozích kapitol, celkem osmnáct, ovšem poslední dva registry týkající se světelného pera lze ignorovat). Vhodnou změnou parametrů docházelo k přepínání mezi textovým a grafickým režimem, bylo však možné také měnit parametry zobrazení grafiky (rozlišení, zpoždění synchronizačních signálů, pozice hardwarového textového kurzoru, mikroposun textových řádků apod.), čehož se často používalo při emulaci grafických režimů karty CGA. Některé tyto možnosti si ještě ukážeme v dalším textu.

Čtením stavových bitů z portu 0×3ba bylo možné testovat průběh horizontálního i vertikálního zatemnění (synchronizace používaná například ve hrách) a číst polohu hrotu světelného pera. Vzhledem k tomu, že grafická paměť byla z hlediska mikroprocesoru mapována od adresy b000:0000 do adresy b000:7fff (opět je použit způsob adresování segment:offset), nedocházelo k překryvu s obrazovou pamětí grafické karty CGA a proto lze tyto dvě karty provozovat současně i na jednom počítači (ovšem i toto bylo konfigurovatelné, takže paměť mohla být mapována jak do segmentu 0×b000, tak i do segmentu 0×b800).

Taktéž nedochází k překryvům vstupně/výstupních portů, neboť ty jsou v případě karty CGA umístěny o 16 bajtů výše. Hercules je v případě použití této kombinace využit pro kvalitní zobrazování textu a monochromatické grafiky, CGA pro zobrazení barevné (ehm :-) grafiky. Další poměrně oblíbenou kombinací z pozdější doby byla VGA+Hercules, ovšem v tomto případě Hercules většinou sloužil pro práci v textovém režimu (čehož dokázaly využít IDE firmy Borland, AutoCAD atd.).

4. Textový režim karty Hercules

V×textovém režimu je grafická karta Hercules prakticky stoprocentně kompatibilní s kartou MDA, tj. pracuje se s textem o 80 sloupcích a 25 řádcích, včetně stejného způsobu práce s atributy jednotlivých znaků (podtržení apod.). Text je zobrazován v rozlišení 720 350 pixelů, což umožňuje na jeden znak použít masku o velikosti 9×14 pixelů. Textovou obrazovku lze mapovat buď od adresy b000:0000 nebo od adresy b800:0000. Jedinou nevýhodou textového režimu grafické karty Hercules je fakt, že znaková sada je uložena v paměti EPROM typu 27C64 a nelze ji tedy programově změnit, pouze „přepálit“ (pro zajímavost – všechny Herculesy s „přepálenou“ znakovou sadou, které jsem viděl, používaly kódování Kamenických, viz další odstavec). Tvary znaků jsou v paměti EPROM uloženy tak, jakoby jejich maska měla velikost 8×16 pixelů, avšak pro každý znak se při jeho vykreslování dva řádky ignorují a podle pozice znaku v ASCII tabulce se doplňuje devátý sloupec pixelů, čímž se dostáváme k výsledné masce 9×14 pixelů (devátý sloupec vzniká kopií osmého sloupce u znaků představujících rámečky, jinak je tento sloupec vždy prázdný).

Autor: third_party, podle licence: <a href="http://en.wikipedia.org/wiki/Rights_Managed">Rights Managed</a>

Obrázek 6: Volkov Commander v režimu karty Hercules.

Z výše uvedených informací vyplývá, že pro uložení celé znakové sady by měly dostačovat pouhé čtyři kilobajty, neboť 16 řádků×1 bajt×256 znaků=4096 bajtů. Ovšem vzhledem k tomu, že paměť EPROM 27C64 má kapacitu 8 kB, jsou horní 4 kB nevyužity. Vhodnou hardwarovou úpravou je však možné implementovat dvě znakové sady – u nás se většinou používala originální sada US-ASCII a již zmíněné české znaky v kódu Kamenických. Kromě původní karty Hercules se vyráběla taktéž již zmíněná karta Hercules Plus, která se od původního modelu odlišuje především v tom, že znakovou sadu ukládá do paměti typu (D)RAM a umožňuje tak programově měnit používanou znakovou sadu. U této karty je dokonce možné rozšířit počet znaků ve znakové sadě až na teoretickou hodnotu 2¹²=4096 tím způsobem, že se čtyři bity v atributovém bajtu použijí na definici atributů znaků a zbylé čtyři bity se připojí k osmibitovému ASCII kódu znaku. Ne všechny kódy však mohou být skutečně využity, protože velikost paměti vyhrazené pro znakovou sadu dosahuje 48 kB a ne 64 kB.

Obrázek 7: QBasic v režimu karty Hercules.

5. První demonstrační příklad: zobrazení textu s atributy kartou Hercules

Dnešní první demonstrační příklad je velmi jednoduchý. Ukážeme si v něm vykreslení sady znaků společně s jejich atributy (popředí/pozadí) a porovnáme výsledek získaný na kartě CGA a Herculesu. Nesmíme pouze zapomenout, že na kartě CGA leží textová paměť v segmentu 0×b800, zatímco u Herculesu je to segment 0×b000:

        mov ax, 0xb000
        mov es, ax
        mov di, 0       ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

Výsledek pro kartu CGA:

Obrázek 8: Text s atributy vykreslený kartou CGA.

Pro počítač s Herculesem získáme mnohem čitelnější text, ovšem (podle očekávání) pouze monochromatický:

Obrázek 9: Text s atributy vykreslený kartou Hercules.

A takto vypadá úplný zdrojový kód dnešního prvního demonstračního příkladu:

; Textovy rezim karty Hercules s rozlisenim 80x25 znaku.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_text_mode_1.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_text_mode_1.asm


;-----------------------------------------------------------------------------

; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        mov ax, 0xb000
        mov es, ax
        mov di, 0       ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 80*25   ; pocet zapisovanych znaku
        mov al, 0       ; kod zapisovaneho znaku
opak:
        stosb           ; zapis znaku + atributu
        stosb
        inc al          ; dalsi znak/atribut
        loop opak       ; opakujeme CX-krat

        wait_key
        exit

6. Řídicí registry karty Hercules dostupné přes I/O porty

Grafická karta Hercules obsahuje sedm řídicích a stavových registrů (k nimž ovšem můžeme připočítat i registry pro paralelní port). Povšimněte si, že I/O porty těchto registrů se liší od karty CGA, což umožňuje současnou instalaci obou karet:

Port	Význam
3b4	výběr registru CRTC pro zápis nebo čtení
3b5	po výběru CRTC registru se odtud provede zápis či čtení
3b8	volba textového/grafického režimu, povolení blikání a video signálu
3b9	latch (záchytný registr) světelného pera
3ba	stavový registr (aktivní VSync, HSync apod.)
3bb	latch (záchytný registr) světelného pera
3bf	ochrana před přepnutím do grafického režimu

První dva I/O porty již známe z popisu karty CGA a ještě se k nim vrátíme v navazujících kapitolách. Ovšem nejdůležitější je port 3b8, jehož jednotlivé bity mají následující význam:

Bit	Význam
0	×
1	0-textový režim, 1-grafický režim
2	×
3	0-paprsek vypnutý, 1-zobrazování
4	×
5	0-zákaz blikání pozadí, 1-povolení blikání pozadí (nejvyšší bit atributu)
6	×
7	0-video RAM je mapována do segmentu 0×b000, 1-video RAM je mapována do segmentu 0b800

Poznámka: ovšem v žádném případě nedostačuje nastavit bit číslo 1 na jedničku a doufat, že se Hercules přepne do grafického režimu. Ve skutečnosti je nutné přeprogramovat i registry CRTC.

7. Vypnutí blikání textu, pokud je nejvyšší atributový bit nastavený na jedničku

Řídicí registr grafické karty Hercules je dostupný na I/O portu 0×3b8, takže si v assembleru vytvoříme symbolické jméno tohoto registru:

hercules_control  equ 0x3b8

Pro nastavení jednotlivých bitů tohoto registru použijeme nové makro, které vypadá (a i se tak používá) naprosto triviálně:

; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

Nyní již můžeme zakázat blikání textu, a to zápisem hodnoty 0×08 neboli 0b00001000:

Bit	Význam
0	0
1	0-textový režim
2	0
3	1-zobrazování
4	0
5	0-zákaz blikání pozadí
6	0
7	0-video RAM je mapována do segmentu 0×b000

Samotný zápis:

        set_control 0x08 ; zakaz blikani

Výsledná textová obrazovka by měla vypadat následovně:

Obrázek 10: Obrazovka se zakázaným blikáním textu.

8. Úplný zdrojový kód dnešního druhého demonstračního příkladu

Úplný zdrojový kód druhého demonstračního příkladu, který modifikuje způsob zobrazení textu (v textovém režimu) vypadá následovně:

; Textovy rezim karty Hercules s rozlisenim 80x25 znaku.
; Zmena zpusobu interpretace sedmeho bitu atributu.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_text_mode_2.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_text_mode_2.asm


;-----------------------------------------------------------------------------

; registry karty Hercules
hercules_index    equ 0x3b4
hercules_control  equ 0x3b8
hercules_status   equ 0x3ba
hercules_config   equ 0x3bf


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro


; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        mov ax, 0xb000
        mov es, ax
        mov di, 0       ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 80*25   ; pocet zapisovanych znaku
        mov al, 0       ; kod zapisovaneho znaku
opak:
        stosb           ; zapis znaku + atributu
        stosb
        inc al          ; dalsi znak/atribut
        loop opak       ; opakujeme CX-krat

        wait_key

        set_control 0x08 ; zakaz blikani

        wait_key
        exit

9. Zákaz generování video signálu

Pro zajímavost se pokusme zakázat generování video signálu. Na skutečné kartě Hercules by měla obrazovka zčernat (nebo zmodrat, v závislosti na jejím typu), ovšem DOSBox – zdá se – bit pro zákaz zobrazování ignoruje:

        set_control 0x00 ; zakaz zobrazeni

Poznámka: nicméně v dalších demonstračních příkladech budeme video signál i tak vypínat, a to konkrétně při přepínání z textového režimu do režimu grafického. Výsledné programy tak budou kompatibilní s reálným HW.

10. Úplný zdrojový kód dnešního třetího demonstračního příkladu

Opět se podívejme na úplný zdrojový kód dnešního třetího demonstračního příkladu:

; Textovy rezim karty Hercules s rozlisenim 80x25 znaku.
; Vypnuti video signalu.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_turn_off.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_turn_off.asm


;-----------------------------------------------------------------------------

; registry karty Hercules
hercules_index    equ 0x3b4
hercules_control  equ 0x3b8
hercules_status   equ 0x3ba
hercules_config   equ 0x3bf


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro


; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        mov ax, 0xb000
        mov es, ax
        mov di, 0       ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 80*25   ; pocet zapisovanych znaku
        mov al, 0       ; kod zapisovaneho znaku
opak:
        stosb           ; zapis znaku + atributu
        stosb
        inc al          ; dalsi znak/atribut
        loop opak       ; opakujeme CX-krat

        wait_key

        set_control 0x00 ; zakaz zobrazeni

        wait_key
        exit

11. Grafický režim karty Hercules

Grafický režim karty Hercules je, ostatně jako téměř ve všech obdobných případech, mnohem zajímavější a flexibilnější, než režim textový. Hercules podporoval na svou dobu poměrně vysoké rozlišení 720×348 obrazových bodů zobrazovaných černobíle nebo dvoubarevně. Konkrétní barvy použité při zobrazování byly závislé na typu obrazovky monitoru; kromě obligátní kombinace černá+zelená byla mezi výrobci obrazovek oblíbená například kombinace tmavě modrá a světle červená nebo tmavě modrá a žlutá (je to možná zvláštní kombinace, ovšem právě s tou jsme se mohli v tuzemsku setkat poměrně často).

Horizontální rozlišení grafického režimu je stejné, jako v případě režimu textového, protože platí 80 znaků na řádku × 9 horizontálních pixelů na znak = 720 pixelů. Vertikální rozlišení se však liší o dva skenovací řádky. V textovém režimu je vertikální rozlišení, tj. počet obrazových řádků, rovno 350 pixelům, protože platí vztah: 25 textových řádků × 14 skenovacích/obrazových řádků na výšku znaku=350 skenovacích řádků celkem. V grafickém režimu je zvolena hodnota 348 skenovacích řádků především z toho důvodu, že je toto číslo dělitelné čtyřmi, což souvisí s režimem přístupu do obrazové paměti, jehož princip bude popsán v následujícím textu (ostatně změnou řídicích registrů čipu MC6845 lze počet obrazových řádků v určitém rozsahu měnit, takže lze dosáhnout i 350 řádků – pokud vůbec někdo pozná vizuální rozdíl).

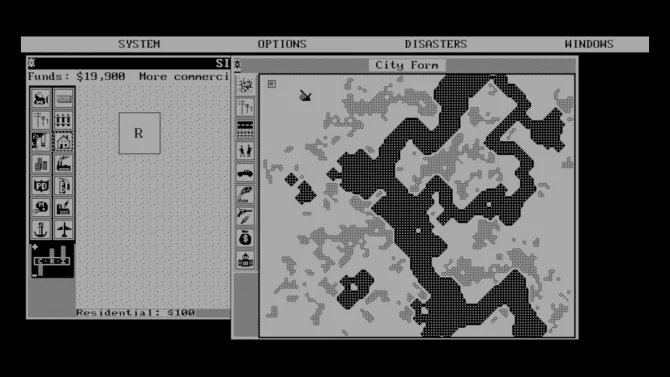

Obrázek 11: Hra Simcity v režimu grafické karty Hercules. Z předchozího odstavce je patrné, že konkrétní barvové schéma se liší podle typu monitoru (a mnohé monitory navíc měly tlačítko pro inverzní zobrazení).

12. Postup pro přepnutí do grafického režimu

V případě, že budeme chtít přepnout kartu Hercules do grafického režimu, nemůžeme použít BIOS, protože tato karta není BIOSem podporována. Zbývá nám tedy oblíbený nízkoúrovňový přístup, konkrétně provedení následujících čtyř kroků:

Povolíme změnu z textového režimu na režim grafický (I/O port 0×3bf)
Přepneme se do grafického režimu a vypneme zobrazování (I/O port 0×3b8)
Přeprogramujeme prvních dvanáct řídicích CRTC registrů
Povolíme zobrazování (I/O port 0×3b8)

Pro změnu portů 0×3bf a 0×3b8 použijeme pomocná makra nazvaná set_config a set_control:

; nastaveni konfiguracniho registru
%macro set_config 1
        mov dx, hercules_config
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

Jak však nastavit CRTC registry? Tato informace je téměř ztracena v temných zákoutích internetu (ostatně se jedná o informace z roku 1983), takže si uveďme korektní a podporované hodnoty CRTC registrů (resp. prvních dvanácti registrů, další nemají z hlediska zobrazování grafiky význam). Povšimněte si, že i pro grafický režim pracujeme s jednotkou „znak“ a nikoli „pixel“:

Číslo registru	Hodnota (dec)	Hodnota (hex)	Význam
0	53	35	celkový počet znaků horizontálně – 1, včetně okrajů (tedy nezobrazených znaků)
1	45	2d	počet horizontálně zobrazených znaků
2	46	2e	horizontální pozice synchronizačního signálu
3	7	07	šířka horizontálního synchronizačního signálu

4	91	5b	celkový počet textových řádků (včetně okrajů)
5	2	02	mikroposun textových řádků po jednotlivých obrazových řádcích
6	87	57	zobrazený počet textových řádků (87*4=348 obrazových řádků celkem)
7	87	57	vertikální pozice synchronizačního signálu

8	2	2	režim prokládání (interlace) a posunutí

9	3	3	počet obrazových řádků pro jeden textový řádek – 1 – výška znaku (tedy 4 mikrořádky)

10	0	0	začátek hardwarového kurzoru
11	0	0	konec hardwarového kurzoru

12	0	0	počáteční adresa obrazové paměti (vyšší bajt)
13	0	0	počáteční adresa obrazové paměti (nižší bajt)
14	0	0	adresa kurzoru – vyšší bajt
15	0	0	adresa kurzoru – nižší bajt
16	0	0	adresa světelného pera – vyšší bajt
17	0	0	adresa světelného pera – nižší bajt

Prvních dvanáct hodnot si uložíme přímo do našeho programu:

gtable: db      35h,2dh,2eh,07h
        db      5bh,02h,57h,57h
        db      02h,03h,00h,00h

Jen pro připomenutí, jaký význam mají čítače a hodnoty komparátorů v prvních čtyřech registrech:

          1         2         3         4         5
 12345678901234567890123456789012345678901234567890123456  ← čítač znaků
|                                            ||      ||
|     běžný viditelný textový řádek          || sync ||
|                                            ||      ||
                                             ↑↑      ↑↑
                                            R1 R2   R2+R3=R0

Poznámka: jeden „znak“ v této chvíli odpovídá šestnácti horizontálním pixelům, takže hodnota 45 znamená 45×16=720 pixelů.

Celý podprogram pro nastavení grafického režimu:

init_graphics:
        set_config enable
        set_control graphics

        ; inicializace ridicich registru cipu Motorola 6845
        mov     si, gtable               ; DS:SI obsahuje adresu tabulky s hodnotami registru

        mov     cx, 12                   ; pocet nastavovanych parametru
        xor     ah, ah                   ; zaciname registrem cislo 0

parms:
        mov     dx, hercules_index       ; port pro zapis
        mov     al, ah
        out     dx, al                   ; zapis cisla registru na port

        mov     dx, hercules_data        ; port pro zapis
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port

        inc     ah                       ; dalsi CRTC registr
        loop    parms                    ; dalsi iterace

        set_control graphics + screen_on ; zapnuti obrazovky
        ret                              ; vse hotovoa

Podívejme se na výsledek:

Obrázek 12: Byla vyplněna přesně jedna čtvrtina obrazovky – každý čtvrtý řádek (nyní již tedy známe strukturu video RAM).

13. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

Úplný zdrojový kód demonstračního příkladu, který provede naprogramování karty Hercules tak, aby se použil grafický režim, vypadá následovně:

; Graficky rezim karty Hercules s rozlisenim 720x348 znaku.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_gfx_mode_1.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_gfx_mode_1.asm


;-----------------------------------------------------------------------------

; registry karty Hercules
hercules_index    equ 0x3b4
hercules_data     equ 0x3b5
hercules_control  equ 0x3b8
hercules_status   equ 0x3ba
hercules_config   equ 0x3bf

; ridici bity
screen_on equ 0x08
graphics  equ 0x02
text      equ 0x20
enable    equ 0x03



; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni konfiguracniho registru
%macro set_config 1
        mov dx, hercules_config
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        call init_graphics

        mov ax, 0xb000
        mov es, ax
        mov di, 0         ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 90*348/4  ; pocet zapisovanych bajtu
        mov al, 255       ; kod zapisovaneho bajtu
opak:
        stosb             ; zapis bajtu
        loop opak         ; opakujeme CX-krat

        wait_key
        exit              ; hotovo


init_graphics:
        set_config enable
        set_control graphics

        ; inicializace ridicich registru cipu Motorola 6845
        mov     si, gtable               ; DS:SI obsahuje adresu tabulky s hodnotami registru

        mov     cx, 12                   ; pocet nastavovanych parametru
        xor     ah, ah                   ; zaciname registrem cislo 0

parms:
        mov     dx, hercules_index       ; port pro zapis
        mov     al, ah
        out     dx, al                   ; zapis cisla registru na port

        mov     dx, hercules_data        ; port pro zapis
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port

        inc     ah                       ; dalsi CRTC registr
        loop    parms                    ; dalsi iterace

        set_control graphics + screen_on ; zapnuti obrazovky
        ret                              ; vse hotovoa


gtable: db      35h,2dh,2eh,07h
        db      5bh,02h,57h,57h
        db      02h,03h,00h,00h

14. Vylepšení kódu: efektivnější zápis do registrů CRTC

Zápis do některého řídicího registru CRTC byl v předchozím demonstračním příkladu vyřešen tak, že se nejdříve zapsalo číslo registru na port 3b4 a následně se zapsala hodnota registru na port 3b5:

        mov     dx, hercules_index       ; port pro zapis
        mov     al, ah
        out     dx, al                   ; zapis cisla registru na port

        mov     dx, hercules_data        ; port pro zapis
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port

Jedná se sice o zcela korektní postup, ale můžeme postupovat i odlišným způsobem pokud si uvědomíme, že porty 3b4 a 3b5 leží za sebou. Číslo portu je uloženo v registru DX, takže pouze operacemi inc a dec dosáhneme stejného výsledku, ovšem rychleji a taktéž kratším kódem:

        mov     al, ah                   ; zapis cisla registru
        out     dx, al

        inc     dx                       ; adresa portu datoveho registru
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port
        dec     dx                       ; obnoveni cisla portu

Instrukce inc a dec jsou každá o dva bajty kratší a taktéž každá o jeden takt rychlejší. Nejedná se tedy o nijak raketové urychlení ani zkrácení, ale programátor alespoň ukázal profesionální znalost „strojáku“.

Výsledek bude totožný, jako tomu bylo v předchozím příkladu:

Obrázek 13: Obrazovka má naprosto stejný obsah, jako tomu bylo na obrázku 11.

15. Úplný zdrojový kód dnešního pátého demonstračního příkladu

Opět se podívejme na úplný zdrojový kód dnes již pátého demonstračního příkladu:

; Graficky rezim karty Hercules s rozlisenim 720x348 znaku.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_gfx_mode_2.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_gfx_mode_2.asm


;-----------------------------------------------------------------------------

; registry karty Hercules
hercules_index    equ 0x3b4
hercules_data     equ 0x3b5
hercules_control  equ 0x3b8
hercules_status   equ 0x3ba
hercules_config   equ 0x3bf

; ridici bity
screen_on equ 0x08
graphics  equ 0x02
text      equ 0x20
enable    equ 0x03



; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni konfiguracniho registru
%macro set_config 1
        mov dx, hercules_config
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        call init_graphics

        mov ax, 0xb000
        mov es, ax
        mov di, 0         ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 90*348/4  ; pocet zapisovanych bajtu
        mov al, 255       ; kod zapisovaneho bajtu
opak:
        stosb             ; zapis bajtu
        loop opak         ; opakujeme CX-krat

        wait_key
        exit              ; hotovo


init_graphics:
        set_config enable
        set_control graphics

        ; inicializace ridicich registru cipu Motorola 6845
        mov     si, gtable               ; DS:SI obsahuje adresu tabulky s hodnotami registru

        mov     dx, hercules_index       ; registr pro zapis
        mov     cx, 12                   ; pocet nastavovanych parametru
        xor     ah, ah                   ; zaciname registrem cislo 0

parms:  mov     al, ah                   ; zapis cisla registru
        out     dx, al

        inc     dx                       ; adresa portu datoveho registru
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port

        inc     ah                       ; dalsi CRTC registr
        dec     dx                       ; obnoveni cisla portu
        loop    parms                    ; dalsi iterace

        set_control graphics + screen_on ; zapnuti obrazovky
        ret                              ; vse hotovo


gtable: db      35h,2dh,2eh,07h
        db      5bh,02h,57h,57h
        db      02h,03h,00h,00h

16. Postup při vykreslení jednoho pixelu v grafickém režimu karty Hercules

Jak se v grafickém režimu karty Hercules vykreslí jeden pixel? Můžeme postupovat podobně, jako v režimu 640×200 karty CGA, ovšem tyto režimy se od sebe odlišují, a to hned ve třech oblastech:

Horizontální rozlišení je rovno 720 pixelů, což není tak „kulaté“ číslo, jako 640 (při násobení je to jedno, při bitových posunech je to horší).
Vertikální rozlišení je rovno 348 pixelům, takže případné násobení y-ové souřadnice již musíme provádět se šestnáctibitovými vstupy.
Obraz je rozdělen nejenom na sudé a liché řádky, ale na řádky dělitelné 4, řádky, kde po dělení 4 získáme 1, 2, popř. 3. Celý výpočet adresy pixelu je tedy nepatrně komplikovanější.

Adresa pro operaci zápisu či čtení pixelu zadaného souřadnicemi x, y se vypočte následovně:

offset = 0x2000 * (y % 4) + 90 * (y >> 2) + (x >> 3)

Index bitu, který se má zapsat či přečíst na výše vypočtené adrese, lze vyjádřit takto:

offset bit = 7 - (x % 8)

I přes určitou komplikovanost je tedy možné se nechat inspirovat kartou CGA:

; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice (staci len BL)
putpixel:
        mov dx, 0xb800     ; zacatek prvni stranky Video RAM
        test bx, 1         ; test, zda se jedna o sudy nebo lichy radek na obrazovce
        jz odd_line
        add dx, 8192/16
odd_line:
        mov es, dx         ; nyni obsahuje ES bud prvni stranku Video RAM nebo stranku druhou

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        and al, 0xfe       ; nejnizsi bit urcuje lichy/sudy radek -> nyni ignorovat
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret

17. Předpočet adres jednotlivých obrazových řádků

Můžeme ovšem postupovat i odlišným způsobem, konkrétně tak, že si adresy začátků jednotlivých obrazových řádků necháme předpočítat do tabulky s 384 šestnáctibitovými hodnotami (offsety). Tyto offsety mohou vypadat následovně (jedná se jen o začátek tabulky):

                ;offsets into HGC regen buffer for each scan line
HGCRegen        dw      0,8192,16384,24576,90,8282,16474,24666
                dw      180,8372,16564,24756,270,8462,16654,24846
                dw      360,8552,16744,24936,450,8642,16834,25026
                dw      540,8732,16924,25116,630,8822,17014,25206
                dw      720,8912,17104,25296,810,9002,17194,25386
                dw      900,9092,17284,25476,990,9182,17374,25566
                dw      1080,9272,17464,25656,1170,9362,17554,25746

Povšimněte si, že první řádek má offset roven 0, druhý řádek 8192 (druhá čtvrtina obrazové paměti) atd. Až pátý řádek má offset 90 (odpovídá 720 pixelům) atd. atd.

Výsledný binární soubor se nám sice zvětší, zde konkrétně na 841 bajtů, ovšem samotný výpočet adresy pixelu se zjednoduší a zrychlí:

; vykresleni pixelu
; kod prevzaty z Fractintu a upraveny do podoby kompatibilni s NASMem
; provedeny dalsi optimalizace pro Intel 8086
putpixel:
        mov     si, bx           ; y-ova souradnice
        shl     si, 1            ; vypositat offset (v tabulce jsou ulozena slova, ne bajty)
        lea     bx, HGCRegen     ; adresa tabulky
        mov     si, [bx+si]      ; ziskat adresu obrazoveho radku odpovidajiciho y-ove souradnici

Následuje výpočet adresy v rámci jednoho řádku, což se obejde bez násobení:

        mov     cx, ax           ; uschovat x-ovou souradnici (registr AX se prepise)
        shr     ax, 1
        shr     ax, 1
        shr     ax, 1            ; vydelit osmi -> ziskani offsetu v ramci obrazoveho radku

        add     si, ax           ; nyni je v ES:SI adresa zapisovaneho bajtu

A následuje klasika, kterou již známe – výpočet masky. Zde navíc máme doplněn kód pro vykreslení černého pixelu (negativní maska):

        and     cx, 0x07         ; bit v ramci bajtu
        mov     al, 0x80         ; vypocet bitove masky
        shr     al, cl           ; bitova maska je nyni v AL

        mov     cx, 0xb000       ; segment video RAM
        mov     es, cx           ; do registru ES

        cmp     dl, 0            ; ma se vykreslit cerny pixel?
        je      black_pixel      ; pokud ano -> skok

white_pixel:
        or      es:[si], al      ; vykresleni bileho pixelu
        ret                      ; konec
black_pixel:
        xor     al, 0xff         ; inverze masky
        and     es:[si], al      ; vykresleni cerneho pixelu
        ret                      ; konec

Poznámka: jak je napsáno v komentáři, původně byl tento kód použit ve Fractintu, ale provedl jsem určité optimalizace – což je po těch letech poněkud zvláštní (čekal bych, že kód bude dokonalý, ale vypadalo to, že je částečně vygenerován překladačem a bylo ho možné zkrátit a urychlit).

18. Úplný zdrojový kód dnešního šestého demonstračního příkladu

Pokud budeme výše popsanou subrutinu putpixel postupně volat se zvyšujícími se souřadnicemi [x, y], vykreslí se diagonální úsečka:

Obrázek 14: Vykreslení úsečky složené z jednotlivých pixelů.

A takto vypadá úplný text dnešního posledního demonstračního příkladu pro vykreslení pixelů v grafickém režimu karty Hercules:

; Graficky rezim karty Hercules s rozlisenim 720x348 znaku.
;
; preklad pomoci:
;     nasm -f bin -o hercules.com hercules_gfx_mode_2.asm
;
; nebo pouze:
;     nasm -o hercules.com hercules_gfx_mode_2.asm


;-----------------------------------------------------------------------------

; registry karty Hercules
hercules_index    equ 0x3b4
hercules_data     equ 0x3b5
hercules_control  equ 0x3b8
hercules_status   equ 0x3ba
hercules_config   equ 0x3bf

; ridici bity
screen_on equ 0x08
graphics  equ 0x02
text      equ 0x20
enable    equ 0x03



; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni konfiguracniho registru
%macro set_config 1
        mov dx, hercules_config
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

; nastaveni ridiciho registru
%macro set_control 1
        mov dx, hercules_control
        mov al, %1    ; ridici registr
        out dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        call init_graphics

        mov ax, 0xb000
        mov es, ax
        mov di, 0         ; nyni ES:DI obsahuje adresu prvniho znaku ve video RAM

        mov cx, 90*348    ; pocet zapisovanych bajtu
        xor al, al        ; kod zapisovaneho bajtu
        rep stosb         ; vymazat obrazovku

        xor ax, ax        ; x-ova souradnice
        mov cx, 348       ; pocitadlo vykreslenych pixelu
opak:
        mov  bx, ax       ; y-ova souradnice
        mov  dl, 1        ; barva vykreslovaneho pixelu

        push ax           ; uchovat (tyto registry se v subrutine poskodi)
        push cx           ; uchovat (tyto registry se v subrutine poskodi)
        call putpixel     ; ax=x, bx=y, dl=barva
        pop cx            ; obnovit
        pop ax            ; obnovit

        inc ax            ; x+=1
        loop opak         ; a dalsi pixel

        wait_key
        exit              ; hotovo


init_graphics:
        set_config enable
        set_control graphics

        ; inicializace ridicich registru cipu Motorola 6845
        mov     si, gtable               ; DS:SI obsahuje adresu tabulky s hodnotami registru

        mov     dx, hercules_index       ; registr pro zapis
        mov     cx, 12                   ; pocet nastavovanych parametru
        xor     ah, ah                   ; zaciname registrem cislo 0

parms:  mov     al, ah                   ; zapis cisla registru
        out     dx, al

        inc     dx                       ; adresa portu datoveho registru
        lodsb                            ; precist hodnotu registru z tabulky
        out     dx, al                   ; zapis hodnoty registru na port

        inc     ah                       ; dalsi CRTC registr
        dec     dx                       ; obnoveni cisla portu
        loop    parms                    ; go do another one

        set_control graphics + screen_on ; zapnuti obrazovky
        ret                              ; vse hotovoa


gtable: db      35h,2dh,2eh,07h
        db      5bh,02h,57h,57h
        db      02h,03h,00h,00h


; vykresleni pixelu
; kod prevzaty z Fractintu a upraveny do podoby kompatibilni s NASMem
; provedeny dalsi optimalizace pro Intel 8086
putpixel:
        mov     si, bx           ; y-ova souradnice
        shl     si, 1            ; vypositat offset (v tabulce jsou ulozena slova, ne bajty)
        lea     bx, HGCRegen     ; adresa tabulky
        mov     si, [bx+si]      ; ziskat adresu obrazoveho radku odpovidajiciho y-ove souradnici

        mov     cx, ax           ; uschovat x-ovou souradnici (registr AX se prepise)
        shr     ax, 1
        shr     ax, 1
        shr     ax, 1            ; vydelit osmi -> ziskani offsetu v ramci obrazoveho radku

        add     si, ax           ; nyni je v ES:SI adresa zapisovaneho bajtu

        and     cx, 0x07         ; bit v ramci bajtu
        mov     al, 0x80         ; vypocet bitove masky
        shr     al, cl           ; bitova maska je nyni v AL

        mov     cx, 0xb000       ; segment video RAM
        mov     es, cx           ; do registru ES

        cmp     dl, 0            ; ma se vykreslit cerny pixel?
        je      black_pixel      ; pokud ano -> skok

white_pixel:
        or      es:[si], al      ; vykresleni bileho pixelu
        ret                      ; konec
black_pixel:
        xor     al, 0xff         ; inverze masky
        and     es:[si], al      ; vykresleni cerneho pixelu
        ret                      ; konec


                ;offsets into HGC regen buffer for each scan line
HGCRegen        dw      0,8192,16384,24576,90,8282,16474,24666
                dw      180,8372,16564,24756,270,8462,16654,24846
                dw      360,8552,16744,24936,450,8642,16834,25026
                dw      540,8732,16924,25116,630,8822,17014,25206
                dw      720,8912,17104,25296,810,9002,17194,25386
                dw      900,9092,17284,25476,990,9182,17374,25566
                dw      1080,9272,17464,25656,1170,9362,17554,25746
                dw      1260,9452,17644,25836,1350,9542,17734,25926
                dw      1440,9632,17824,26016,1530,9722,17914,26106
                dw      1620,9812,18004,26196,1710,9902,18094,26286
                dw      1800,9992,18184,26376,1890,10082,18274,26466
                dw      1980,10172,18364,26556,2070,10262,18454,26646
                dw      2160,10352,18544,26736,2250,10442,18634,26826
                dw      2340,10532,18724,26916,2430,10622,18814,27006
                dw      2520,10712,18904,27096,2610,10802,18994,27186
                dw      2700,10892,19084,27276,2790,10982,19174,27366
                dw      2880,11072,19264,27456,2970,11162,19354,27546
                dw      3060,11252,19444,27636,3150,11342,19534,27726
                dw      3240,11432,19624,27816,3330,11522,19714,27906
                dw      3420,11612,19804,27996,3510,11702,19894,28086
                dw      3600,11792,19984,28176,3690,11882,20074,28266
                dw      3780,11972,20164,28356,3870,12062,20254,28446
                dw      3960,12152,20344,28536,4050,12242,20434,28626
                dw      4140,12332,20524,28716,4230,12422,20614,28806
                dw      4320,12512,20704,28896,4410,12602,20794,28986
                dw      4500,12692,20884,29076,4590,12782,20974,29166
                dw      4680,12872,21064,29256,4770,12962,21154,29346
                dw      4860,13052,21244,29436,4950,13142,21334,29526
                dw      5040,13232,21424,29616,5130,13322,21514,29706
                dw      5220,13412,21604,29796,5310,13502,21694,29886
                dw      5400,13592,21784,29976,5490,13682,21874,30066
                dw      5580,13772,21964,30156,5670,13862,22054,30246
                dw      5760,13952,22144,30336,5850,14042,22234,30426
                dw      5940,14132,22324,30516,6030,14222,22414,30606
                dw      6120,14312,22504,30696,6210,14402,22594,30786
                dw      6300,14492,22684,30876,6390,14582,22774,30966
                dw      6480,14672,22864,31056,6570,14762,22954,31146
                dw      6660,14852,23044,31236,6750,14942,23134,31326
                dw      6840,15032,23224,31416,6930,15122,23314,31506
                dw      7020,15212,23404,31596,7110,15302,23494,31686
                dw      7200,15392,23584,31776,7290,15482,23674,31866
                dw      7380,15572,23764,31956,7470,15662,23854,32046
                dw      7560,15752,23944,32136,7650,15842,24034,32226
                dw      7740,15932,24124,32316

19. Repositář s demonstračními příklady

Demonstrační příklady napsané v assembleru, které jsou určené pro překlad pomocí assembleru NASM, byly uložen do Git repositáře, který je dostupný na adrese https://github.com/tisnik/8bit-fame. Jednotlivé demonstrační příklady si můžete v případě potřeby stáhnout i jednotlivě bez nutnosti klonovat celý (dnes již poměrně rozsáhlý) repositář:

#	Příklad	Stručný popis	Adresa
1	hello.asm	program typu „Hello world“ naprogramovaný v assembleru pro systém DOS	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello.asm
2	hello_shorter.asm	kratší varianta výskoku z procesu zpět do DOSu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_shorter.asm
3	hello_wait.asm	čekání na stisk klávesy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_wait.asm
4	hello_macros.asm	realizace jednotlivých částí programu makrem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_macros.asm

5	gfx₄_putpixel.asm	vykreslení pixelu v grafickém režimu 4	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_putpixel.asm
6	gfx₆_putpixel.asm	vykreslení pixelu v grafickém režimu 6	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel.asm
7	gfx₄_line.asm	vykreslení úsečky v grafickém režimu 4	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_line.asm
8	gfx₆_line.asm	vykreslení úsečky v grafickém režimu 6	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_line.asm

9	gfx₆_fill₁.asm	vyplnění obrazovky v grafickém režimu, základní varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₁.asm
10	gfx₆_fill₂.asm	vyplnění obrazovky v grafickém režimu, varianta s instrukcí LOOP	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₂.asm
11	gfx₆_fill₃.asm	vyplnění obrazovky instrukcí REP STOSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₃.asm
12	gfx₆_fill₄.asm	vyplnění obrazovky, synchronizace vykreslování s paprskem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₄.asm

13	gfx₄_image₁.asm	vykreslení rastrového obrázku získaného z binárních dat, základní varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₁.asm
14	gfx₄_image₂.asm	varianta vykreslení rastrového obrázku s využitím instrukce REP MOVSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₂.asm
15	gfx₄_image₃.asm	varianta vykreslení rastrového obrázku s využitím instrukce REP MOVSW	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₃.asm
16	gfx₄_image₄.asm	korektní vykreslení všech sudých řádků bitmapy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₄.asm
17	gfx₄_image₅.asm	korektní vykreslení všech sudých i lichých řádků bitmapy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₅.asm

18	gfx₄_image₆.asm	nastavení barvové palety před vykreslením obrázku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₆.asm
19	gfx₄_image₇.asm	nastavení barvové palety před vykreslením obrázku, snížená intenzita barev	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₇.asm
20	gfx₄_image₈.asm	postupná změna barvy pozadí	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₈.asm

21	gfx₆_putpixel₁.asm	vykreslení pixelu, základní varianta se 16bitovým násobením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₁.asm
22	gfx₆_putpixel₂.asm	vykreslení pixelu, varianta s osmibitovým násobením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₂.asm
23	gfx₆_putpixel₃.asm	vykreslení pixelu, varianta bez násobení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₃.asm
24	gfx₆_putpixel₄.asm	vykreslení pixelu přes obrázek, nekorektní chování (přepis obrázku)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₄.asm
25	gfx₆_putpixel₅.asm	vykreslení pixelu přes obrázek, korektní varianta pro bílé pixely	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₅.asm

26	cga_text_mode₁.asm	standardní textový režim s rozlišením 40×25 znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode₁.asm
27	cga_text_mode₃.asm	standardní textový režim s rozlišením 80×25 znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode₃.asm
28	cga_text_mode_intensity.asm	změna významu nejvyššího bitu atributového bajtu: vyšší intenzita namísto blikání	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_intensity.asm
29	cga_text_mode_cursor.asm	změna tvaru textového kurzoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_cursor.asm
30	cga_text_gfx₁.asm	zobrazení „rastrové mřížky“: pseudografický režim 160×25 pixelů (interně textový režim)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_gfx₁.asm
31	cga_text_mode_char_height.asm	změna výšky znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_char_height.asm
32	cga_text_160×100.asm	grafický režim 160×100 se šestnácti barvami (interně upravený textový režim)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_160×100.asm

33	hercules_text_mode₁.asm	využití standardního textového režimu společně s kartou Hercules	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_text_mode₁.asm
34	hercules_text_mode₂.asm	zákaz blikání v textových režimech	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_text_mode₂.asm
35	hercules_turn_off.asm	vypnutí generování video signálu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_turn_off.asm
36	hercules_gfx_mode₁.asm	přepnutí karty Hercules do grafického režimu (základní varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_gfx_mode₁.asm
37	hercules_gfx_mode₂.asm	přepnutí karty Hercules do grafického režimu (vylepšená varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_gfx_mode₂.asm
38	hercules_putpixel.asm	subrutina pro vykreslení jediného pixelu na kartě Hercules	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_putpixel.asm
