1. Skrytá síla karty VGA: čtecí a zápisové režimy

Grafické karty VGA (a nutno dodat, že vlastně i původní karty EGA) byly postaveny, jak již dobře víme, na konceptu bitových rovin (bitplanes). Nejlépe je toto členění grafické paměti patrné u režimů se šestnácti barvami, takže se v dalším textu zaměříme především na tyto režimy, i když všechny koncepty lze použít i v režimech s 256 barvami a nezřetězenými rovinami (pro standardní režim 13h to neplatí). Takže si zopakujme základní koncepty EGA a VGA:

• K dispozici jsou čtyři bitové roviny, každá o velikosti 64kB (což odpovídá virtuálnímu rozlišení 640×819 pixelů).
• Z logického pohledu tyto roviny leží na sobě (tj. nulté bity na sobě, první bity na sobě atd.)
• Barvy pixelů jsou v 16barevných režimech zapsány do čtyř bitů, přičemž tyto bity jsou rozděleny do všech čtyř rovin (v každé rovině jediný bit).
• Fyzicky jsou všechny bitové roviny namapovány do stejného adresního prostoru v segmentu 0×a000 a neexistuje zde tedy jednoznačný vztah adresa==konkrétní osmice bitů.
• Při čtení se přečte osm bitů z vybrané bitové roviny 0..3. Výběr roviny se provádí přes I/O porty (viz další text).
• Při zápisu se zapíše osm bitů do vybrané kombinace bitových rovin, tedy například do roviny 1+2, do všech rovin, atd. Výběr se opět provádí přes I/O porty.
• Při zápisu lze bity rotovat, maskovat je atd.
• Navíc existuje několik čtecích a zápisových režimů popsaných v dalších textech.
• Při čtení se ve skutečnosti přečte osm bitů z každé bitové roviny (8×4=32 bitů), které se uloží do záchytného registru (latche). Existuje zápisový režim, který dokáže opět těchto 32bitů zapsat a přenést tak vlastně 4 pixely jedinou strojovou instrukcí (i když se po sběrnici přenese jen 8 bitů). Toto byla velmi silná programátorská technika, ke které se pochopitelně ještě vrátíme.

2. Grafická operace typu BitBLT

Většina historických i poměrně velká část soudobých počítačových her s dvoudimenzionální (2D) grafikou je charakteristická tím, že objekty v těchto hrách jsou reprezentovány s využitím rastrových obrázků (bitmap) o různé velikosti, které se postupně vykreslují do vytvářené dvoudimenzionální scény. Aby bylo přes některé části těchto rastrových obrázků viditelné i pozadí, používají se tři metody pro zajištění úplné či částečné průhlednosti. Buď je stanoveno, že určitá hodnota (tj. barva) pixelů má být zcela průhledná (typicky se jedná o jasně fialovou barvu, která se v typických scénách stejně nikde neobjevuje), dále je alternativně možné jeden bit v hodnotě pixelu použít pro určení průhlednosti (typické pro 16bitovou hloubku), nebo se může stanovit průhlednost pixelů doplněním bitmapy o takzvaný alfa kanál (alpha channel).

Obrázek 1: Rastrové obrázky (zde zvětšené), které tvoří základ jedné RPG. Vykreslují se funkcí blit/BitBLT.

S využitím grafické operace blit neboli BitBLT (Bit Block Transfer) lze provádět, jak ostatně její název naznačuje, blokové přenosy bitmap nebo jejich výřezů, popř. v rámci přenosu nad bitmapami provádět různé další operace, například zpracování alfa kanálu. První implementace operace BitBLT byla použita v roce 1975 ve Smalltalku-72 a od té doby ji najdeme prakticky v každé implementaci tohoto programovacího jazyka, která obsahuje i knihovny pro práci s grafikou (mj. se jedná i o Squeak). Pro Smalltalk-74 vytvořil Daniel Ingalls optimalizovanou variantu operace BitBLT implementovanou v mikrokódu. Operace BitBLT se tak stala součástí operačního systému a bylo ji možné volat jak z assembleru, tak i z programů napsaných v jazyce BCPL a samozřejmě i ze Smalltalku (právě tuto implementaci můžeme považovat za vůbec první grafickou akceleraci). Posléze se díky své univerzalitě tato funkce rozšířila i do mnoha dalších operačních systémů a grafických knihoven.

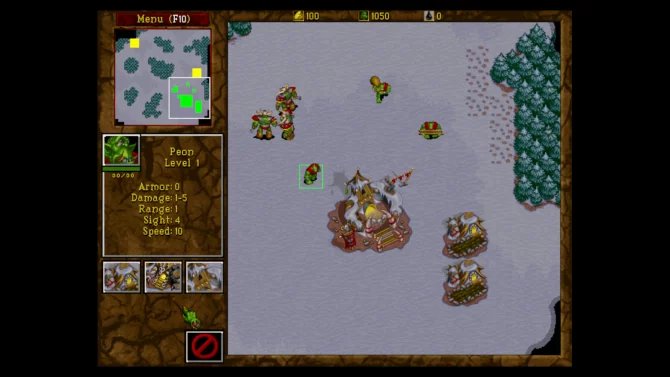

Obrázek 2: Hra Warcraft II také používá téměř výhradně bitmapy pro zobrazení budov i postaviček.

Tuto operaci lze implementovat i na kartě VGA, a to hned několika různými způsoby, které si postupně popíšeme.

3. První (naivní) implementace operace typu BitBLT

Naše první (a nutno dodat, že i hodně naivní) implementace výše zmíněné operace typu BitBLT v šestnáctibarevném grafickém režimu karty VGA může vypadat následovně. Budeme se snažit přenést horní polovinu obrazu (240 obrazových řádků) do poloviny spodní, a to bajt po bajtu:

; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo

V příkladu nejdříve nastavíme grafický režim, vykreslíme sérii úseček a počkáme na stisk klávesy:

        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu

Dále nastavíme bitové roviny pro zápis a zavoláme výše uvedený podprogram bitblt:

        select_bitplane 15    ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku

Po stisku klávesy se program ukončí:

        wait_key              ; cekani na klavesu
        exit                  ; navrat do DOSu

4. Úplný zdrojový kód dnešního prvního demonstračního příkladu

Úplný zdrojový kód dnešního prvního demonstračního příkladu, v němž je volána naivní varianta operace BitBLT, vypadá takto:

; Graficky rezim karty VGA s rozlisenim 640x480 pixelu.
; Zmena barvovych rovin, do kterych se zapisuje.
; Vykresleni barevnych usecek.
; Prenos casti obrazu operaci typu BitBLT.
;
; preklad pomoci:
;     nasm -f bin -o vga.com vga_bitblt_1.asm
;
; nebo pouze:
;     nasm -o vga.com vga_bitblt_1.asm


;-----------------------------------------------------------------------------

; I/O porty karty EGA/VGA
SEQUENCER_INDEX      equ 0x3c4
SEQUENCER_DATA       equ 0x3c5

; registry karty EGA/VGA
BITPLANE_SELECTOR    equ 0x02   ; sequencer


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni grafickeho rezimu
%macro gfx_mode 1
        mov     ah, 0
        mov     al, %1
        int     0x10
%endmacro

; vyber bitove roviny
%macro select_bitplane 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu

        select_bitplane 15    ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        exit                  ; navrat do DOSu


; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo


draw_color_lines:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        xor di, di          ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov ax, 0
.opak:
        mov bx, ax          ; y-ová souřadnice

        push ax
        mov cl, 15          ; barva
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  7          ; barva
        add ax, 10          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  1          ; barva
        add ax, 20          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  2          ; barva
        add ax, 30          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  4          ; barva
        add ax, 40          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        inc ax              ; pusun x+=1, y+=1
        cmp ax, 480         ; hranice obrazovky?
        jne .opak           ; ne-opakujeme
        ret                 ; hotovo


; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice
; CL - barva
putpixel:
        push ax
        mov al, cl         ; vyber bitove roviny nebo bitovych rovin
        select_bitplane al
        pop ax

        mov dx, 0xa000     ; zacatek stranky video RAM
        mov es, dx         ; nyni obsahuje ES stranku video RAM

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        shl ax, 1          ; y*2
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret                ; hotovo

5. Proč vypadá obrazovka po provedení blokového přenosu tak, jak vypadá?

Nyní zkusme prozkoumat obrazovku PC (nebo emulátoru) před a po provedení naší operace typu BitBLT. První i druhá verze obrazovky budou vypadat následovně:

Obrázek 3: Obrazovka před provedením operace BitBLT.

Obrázek 4: Obrazovka po provedení operace BitBLT.

Ideálně by měl obrázek číslo 4 mít ve spodní polovině přesnou kopii horní poloviny, což se však nestalo. Při bližším prozkoumání zjistíme, že bílé úsečky, které byly zkopírovány, mají jednu vlastnost společnou – všechny mají pixely nastavené na jedničku v první bitové rovině, zatímco zbylé úsečky nikoli:

Vše je tedy zřejmé – čtení bajtů (tedy osmic pixelů) probíhalo z první bitové roviny s indexem 0, která obsahuje modrou barvovou složku, pokud pochopitelně nezměníme barvovou paletu. Čtení ze všech bitových rovin v tomto případě nemohlo nastat, protože čteme jeden bajt (osm pixelů, každý pixel jeden bit) a nikoli čtyři bajty; ty se do registru AL skutečně nevejdou.

A důvodem, proč je výsledkem trojice bílých úseček je fakt, že zápis (nikoli čtení) se naopak provádí do všech čtyř bitových rovin, tj. onen bajt v AL je interně rozkopírován na čtyři místa.

6. Operace BitBLT při povolení zápisu do různých kombinací bitových rovin

V rámci dnešního druhého demonstračního příkladu se pokusme o nepatrnou úpravu – budeme stále provádět naši operaci BitBLT, ale před jejím provedením změníme kombinaci bitových rovin pro zápis (nikoli pro čtení – to zatím neumíme). Budeme tedy řídit, jakým způsobem se zapíše celý bajt (osm pixelů) – zda do jedné bitové roviny, více rovin, do všech čtyř rovin či dokonce nikam:

Mezi jednotlivými operacemi typu BibBLT počkáme na stisk klávesy:

        select_bitplane 1     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 2     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 7     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 15    ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

7. Úplný zdrojový kód dnešního druhého demonstračního příkladu

Zdrojový kód dnešního druhého demonstračního příkladu, v němž se operace typu BitBLT provádí s různými bitovými rovinami pro zápis, vypadá následovně:

; Graficky rezim karty VGA s rozlisenim 640x480 pixelu.
; Zmena barvovych rovin, do kterych se zapisuje.
; Vykresleni barevnych usecek.
; Prenos casti obrazu operaci typu BitBLT.
;
; preklad pomoci:
;     nasm -f bin -o vga.com vga_bitblt_2.asm
;
; nebo pouze:
;     nasm -o vga.com vga_bitblt_2.asm


;-----------------------------------------------------------------------------

; I/O porty karty EGA/VGA
SEQUENCER_INDEX      equ 0x3c4
SEQUENCER_DATA       equ 0x3c5

; registry karty EGA/VGA
BITPLANE_SELECTOR    equ 0x02   ; sequencer


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni grafickeho rezimu
%macro gfx_mode 1
        mov     ah, 0
        mov     al, %1
        int     0x10
%endmacro

; vyber bitove roviny
%macro select_bitplane 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu

        select_bitplane 1     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 2     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 7     ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        select_bitplane 15    ; vyber bitove roviny nebo bitovych rovin
        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        exit                  ; navrat do DOSu


; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo


draw_color_lines:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        xor di, di          ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov ax, 0
.opak:
        mov bx, ax          ; y-ová souřadnice

        push ax
        mov cl, 15          ; barva
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  7          ; barva
        add ax, 10          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  1          ; barva
        add ax, 20          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  2          ; barva
        add ax, 30          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  4          ; barva
        add ax, 40          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        inc ax              ; pusun x+=1, y+=1
        cmp ax, 480         ; hranice obrazovky?
        jne .opak           ; ne-opakujeme
        ret                 ; hotovo


; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice
; CL - barva
putpixel:
        push ax
        mov al, cl         ; vyber bitove roviny nebo bitovych rovin
        select_bitplane al
        pop ax

        mov dx, 0xa000     ; zacatek stranky video RAM
        mov es, dx         ; nyni obsahuje ES stranku video RAM

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        shl ax, 1          ; y*2
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret                ; hotovo

8. Stavy obrazovky v jednotlivých fázích druhého demonstračního příkladu

Způsob činnosti našeho druhého příkladu, v němž se využívá operace typu BitBLT, je poměrně dobře popsatelný při pohledu na obsahy obrazovky, které získáme:

Obrázek 6: Takto vypadá původní obsah obrazovky po vykreslení série různobarevných úseček.

Obrázek 7: Výsledek čtení obsahu první bitové roviny (bitplane 0) se zápisem do první bitové roviny. V tomto případě se přenese pouze modrá barvová složka, která je součástí prvních tří úseček.

Obrázek 8: Výsledek čtení obsahu první bitové roviny (opět), ovšem nyní se bajty zapisují do druhé roviny. Nastaví se tedy navíc ještě zelená složka, a to pochopitelně u všech již zobrazených pixelů (obsah bitových rovin 0 a 1 bude ve spodní části obrázku shodný).

Obrázek 9: Nyní zapisujeme do prvních tří bitových rovin obsah první bitové roviny (bitplane 0). Z modré barvové složky se tedy nyní stane šedá barva (R=1, G=1, B=1, intenzita=0).

Obrázek 10: A konečně zapisujeme do všech tří bitových rovin obsah první roviny (tedy modré složky). Výsledkem jsou tři bílé úsečky (R=1, G=1, B=1, intenzita=1).

9. Výběr bitové roviny pro čtení

Aby bylo možné provést přenos celé části obrazu (tedy s věrnou kopií barev), budeme muset přenést odpovídající data ze všech čtyř bitových rovin. Nejdříve se podívejme na pomalý, ovšem dobře pochopitelný způsob: přenos vždy jedné vybrané bitové roviny. Již víme, jakým způsobem se vybírají roviny (tedy přesněji řečeno jejich libovolná kombinace) pro zápis – jedná se o čtveřici bitů tvořících masku, v níž každý bit odpovídá jedné bitové rovině. Pro volbu bitové roviny pro čtení však nepotřebujeme čtyři bity, ale jen bity dva, protože (logicky) dokážeme osmibitovou operací čtení přečíst pouze jeden vybraný bajt (tedy osmici pixelů) a nikoli 4×8 bitů. I z tohoto důvodu je v řídicích registrech karty VGA dostupný i registr nazvaný Read Map Select Register, v němž mají význam jen nejnižší dva bity: obsahují index bitové roviny 0..3.

Tento registr je součástí grafického řadiče a jeho hodnotu (tedy bitovou rovinu určenou pro čtení) specifikujeme pomocí makra:

; vyber bitove roviny pro cteni
%macro select_bitplane_for_read 1
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        out  dx, al         ; vyber VGA registru pro zapis
        inc  dx,
        mov  al, %1         ; zmena VGA registru
        out  dx, al
%endmacro

Toto makro využívá dvě nové konstanty – adresu I/O portu grafického řadiče a indexu registru Read Map Select Register:

; I/O porty karty EGA/VGA
GRAPHICS_REGISTER    equ 0x3ce

; registry karty EGA/VGA
READ_MAP_SELECT      equ 0x04   ; graphics register

Současně přejmenujeme makro pro výběr roviny (rovin) pro zápis, aby jeho název explicitně obsahoval i prováděnou operaci:

; vyber bitove roviny nebo bitovych rovin pro zapis
%macro select_bitplanes_for_write 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

10. Postupné čtení obsahu jednotlivých bitových rovin operací typu BitBLT

Ukažme si nyní, jak bude vypadat výsledek operace typu BitBLT ve chvíli, kdy budeme zapisovat do všech čtyř bitových rovin současně (a tedy výsledkem bude vždy černá nebo bílá barva pixelů):

        select_bitplanes_for_write 15 ; vyber vsech bitovych rovin pro zapis

Ovšem čtení z bitových rovin provedeme postupně – nejprve pro první rovinu (0), dále pro rovinu druhou atd. A mezi jednotlivými operacemi BitBLT bude program čekat na stisk klávesy:

        select_bitplane_for_read 0    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 1    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 2    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 3    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

11. Úplný zdrojový kód dnešního třetího demonstračního příkladu

Dnešní třetí demonstrační příklad, jehož základní činnost byla popsána v předchozích dvou kapitolách, vypadá následovně:

; Graficky rezim karty VGA s rozlisenim 640x480 pixelu.
; Zmena barvovych rovin, do kterych se zapisuje.
; Vykresleni barevnych usecek.
; Prenos casti obrazu operaci typu BitBLT.
; Vyber bitovych rovin pro zapis.
; Vyber bitove roviny pro cteni.
;
; preklad pomoci:
;     nasm -f bin -o vga.com vga_bitblt_3.asm
;
; nebo pouze:
;     nasm -o vga.com vga_bitblt_3.asm


;-----------------------------------------------------------------------------

; I/O porty karty EGA/VGA
GRAPHICS_REGISTER    equ 0x3ce
SEQUENCER_INDEX      equ 0x3c4
SEQUENCER_DATA       equ 0x3c5

; registry karty EGA/VGA
BITPLANE_SELECTOR    equ 0x02   ; sequencer
READ_MAP_SELECT      equ 0x04   ; graphics register


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni grafickeho rezimu
%macro gfx_mode 1
        mov     ah, 0
        mov     al, %1
        int     0x10
%endmacro

; vyber bitove roviny nebo bitovych rovin pro zapis
%macro select_bitplanes_for_write 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

; vyber bitove roviny pro cteni
%macro select_bitplane_for_read 1
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        out  dx, al         ; vyber VGA registru pro zapis
        inc  dx,
        mov  al, %1         ; zmena VGA registru
        out  dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu

        select_bitplanes_for_write 15 ; vyber vsech bitovych rovin pro zapis

        select_bitplane_for_read 0    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 1    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 2    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 3    ; vyber bitove roviny pro cteni
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        exit                  ; navrat do DOSu


; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo


draw_color_lines:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        xor di, di          ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov ax, 0
.opak:
        mov bx, ax          ; y-ová souřadnice

        push ax
        mov cl, 15          ; barva
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  7          ; barva
        add ax, 10          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  1          ; barva
        add ax, 20          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  2          ; barva
        add ax, 30          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  4          ; barva
        add ax, 40          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        inc ax              ; pusun x+=1, y+=1
        cmp ax, 480         ; hranice obrazovky?
        jne .opak           ; ne-opakujeme
        ret                 ; hotovo


; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice
; CL - barva
putpixel:
        push ax
        mov al, cl         ; vyber bitove roviny nebo bitovych rovin
        select_bitplanes_for_write al
        pop ax

        mov dx, 0xa000     ; zacatek stranky video RAM
        mov es, dx         ; nyni obsahuje ES stranku video RAM

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        shl ax, 1          ; y*2
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret                ; hotovo

12. Stavy obrazovky v jednotlivých fázích třetího demonstračního příkladu

Podobně, jako tomu bylo u druhého demonstračního příkladu, si i nyní ukážeme obsahy obrazovek vykreslovaných třetím příkladem. Připomeňme si, že se provádělo čtení z různých bitových rovin, ovšem zápis byl vždy proveden do všech čtyř bitových rovin, takže výsledkem bude – nezávisle na zdroji – nějaký černobílý obrazec (barvy „zmizí“):

Obrázek 11: Původní obrázek s pěticí barevných úseček.

Obrázek 12: Čtení z první bitové roviny (bitplane 0) znamená, že se přečetla jen modrá barvová složka (první tři úsečky) a převedla se na bílou barvu (zápisem do všech čtyř bitových rovin).

Obrázek 13: Čtení ze druhé bitové roviny (bitplane 1) znamenalo přečtení zelené barvové složky. Ta je nastavena pro první, druhou a čtvrtou úsečku (viz obrázek číslo 10).

Obrázek 14: Čtení ze třetí bitové roviny (bitplane 2) znamenalo přečtení červené barvové složky.

Obrázek 15: Čtení ze čtvrté barvové roviny (bitplane 3) znamenalo přečtení intenzity. Ta je nastavena pouze pro pixely v první úsečce.

13. Korektní (pomalá) realizace operace typu BitBLT

Jak by tedy měla vypadat korektně naprogramovaná operace typu BitBLT? Protože prozatím neznáme další potřebné triky (využití latche atd.), budeme muset přenos barev pixelů provést čtyřikrát – pro každou bitovou rovinu zvlášť. Jedná se o tento postup:

1. Čtení z roviny 0, zápis jen do roviny 0
2. Čtení z roviny 1, zápis jen do roviny 1
3. Čtení z roviny 2, zápis jen do roviny 2
4. Čtení z roviny 3, zápis jen do roviny 3

Následuje neefektivní způsob zápisu těchto operací voláním příslušných maker. V dalších kapitolách si uvedeme kratší a nepatrně rychlejší způsob zápisu:

        select_bitplane_for_read 0    ; vyber prvni bitove roviny pro cteni
        select_bitplanes_for_write 1  ; vyber prvni bitove roviny pro zapis
        call bitblt                   ; prenos bloku

        select_bitplane_for_read 1    ; vyber druhe bitove roviny pro cteni
        select_bitplanes_for_write 2  ; vyber druhe bitove roviny pro zapis
        call bitblt                   ; prenos bloku

        select_bitplane_for_read 2    ; vyber treti bitove roviny pro cteni
        select_bitplanes_for_write 4  ; vyber treti bitove roviny pro zapis
        call bitblt                   ; prenos bloku

        select_bitplane_for_read 3    ; vyber ctvrte bitove roviny pro cteni
        select_bitplanes_for_write 8  ; vyber ctvrte bitove roviny pro zapis
        call bitblt                   ; prenos bloku

14. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

Opět se podívejme na úplný zdrojový kód demonstračního příkladu, jenž byl popsán v předchozích kapitolách. Tento příklad nyní vypadá následovně:

; Graficky rezim karty VGA s rozlisenim 640x480 pixelu.
; Zmena barvovych rovin, do kterych se zapisuje.
; Vykresleni barevnych usecek.
; Prenos casti obrazu operaci typu BitBLT - nyni jiz korektni.
; Vyber bitovych rovin pro zapis.
; Vyber bitove roviny pro cteni.
;
; preklad pomoci:
;     nasm -f bin -o vga.com vga_bitblt_4.asm
;
; nebo pouze:
;     nasm -o vga.com vga_bitblt_4.asm


;-----------------------------------------------------------------------------

; I/O porty karty EGA/VGA
GRAPHICS_REGISTER    equ 0x3ce
SEQUENCER_INDEX      equ 0x3c4
SEQUENCER_DATA       equ 0x3c5

; registry karty EGA/VGA
BITPLANE_SELECTOR    equ 0x02   ; sequencer
READ_MAP_SELECT      equ 0x04   ; graphics register


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni grafickeho rezimu
%macro gfx_mode 1
        mov     ah, 0
        mov     al, %1
        int     0x10
%endmacro

; vyber bitove roviny nebo bitovych rovin pro zapis
%macro select_bitplanes_for_write 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

; vyber bitove roviny pro cteni
%macro select_bitplane_for_read 1
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        out  dx, al         ; vyber VGA registru pro zapis
        inc  dx,
        mov  al, %1         ; zmena VGA registru
        out  dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu


        select_bitplane_for_read 0    ; vyber prvni bitove roviny pro cteni
        select_bitplanes_for_write 1  ; vyber prvni bitove roviny pro zapis
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 1    ; vyber druhe bitove roviny pro cteni
        select_bitplanes_for_write 2  ; vyber druhe bitove roviny pro zapis
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 2    ; vyber treti bitove roviny pro cteni
        select_bitplanes_for_write 4  ; vyber treti bitove roviny pro zapis
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        select_bitplane_for_read 3    ; vyber ctvrte bitove roviny pro cteni
        select_bitplanes_for_write 8  ; vyber ctvrte bitove roviny pro zapis
        call bitblt                   ; prenos bloku
        wait_key                      ; cekani na klavesu

        exit                  ; navrat do DOSu


; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo


draw_color_lines:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        xor di, di          ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov ax, 0
.opak:
        mov bx, ax          ; y-ová souřadnice

        push ax
        mov cl, 15          ; barva
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  7          ; barva
        add ax, 10          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  1          ; barva
        add ax, 20          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  2          ; barva
        add ax, 30          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  4          ; barva
        add ax, 40          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        inc ax              ; pusun x+=1, y+=1
        cmp ax, 480         ; hranice obrazovky?
        jne .opak           ; ne-opakujeme
        ret                 ; hotovo


; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice
; CL - barva
putpixel:
        push ax
        mov al, cl         ; vyber bitove roviny nebo bitovych rovin
        select_bitplanes_for_write al
        pop ax

        mov dx, 0xa000     ; zacatek stranky video RAM
        mov es, dx         ; nyni obsahuje ES stranku video RAM

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        shl ax, 1          ; y*2
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret                ; hotovo

15. Obrazovka před blokovým přenosem a po provedení blokového přenosu

Postupný přenos obsahu jednotlivých bitových rovin je zcela jednoduché si vizualizovat – postačuje totiž mezi jednotlivé přenosy vložit expanzi makra pro čekání na stisk klávesy: Můžeme tak sledovat, jak přesně jednotlivé operace vypadají na obrazovce:

Obrázek 16: Stav obrazovky ještě před zahájením blokových přenosů.

Obrázek 17: V prvním kroku se korektně přenesl obsah první bitové roviny (bitplane 0) s modrou složkou (mezitím byla modrá „odebrána“ z pravé dolní části obrazu).

Obrázek 18: Ve druhém kroku se korektně přenesl obsah druhé bitové roviny (bitplane 1) se zelenou složkou. Nyní tedy vidíme kombinace modré a zelené.

Obrázek 19: Ve třetím kroku se korektně přenesl obsah třetí bitové roviny (bitplane 2) s červenou složkou. Nyní tedy vidíme kombinace modré, zelené a červené, ovšem vše s nízkou intenzitou. V pravé dolní části obrazu zbyla pouze jediná šedá úsečka – černé pixely s vysokou intenzitou.

Obrázek 20: Dokončení přenosu obsahu čtvrté bitové roviny (bitplane 3). Nyní je již vše zcela korektní.

16. Realizace operace typu BitBLT podprogramem

Postupná expanze maker pro výběr bitových rovin pro čtení a zápis i postupné volání „naivní“ operace BitBLT ve skutečnosti vede ke zbytečně dlouhému i relativně pomalému kódu. Proto si ukažme, jakým způsobem je možné tento problém vyřešit poněkud lepším způsobem. Nejprve si nadefinujeme pole osmi konstant typu byte. Tyto konstanty obsahují index roviny pro čtení následovaný bitovým polem s rovinami pro zápis. To celé se opakuje 4×:

V assembleru je zápis tohoto neměnného pole snadný:

.regs:  db 0, 1, 1, 2, 2, 4, 3, 8

Dále si nadefinujeme podprogram pro přenos části vybrané bitové roviny blokovou operací typu rep movsb (nebo i po slovech). To již velmi dobře známe:

bitblt_one_bitplane:
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo

Celá operace BitBLT nastaví (jedenkrát!) segmentové registry a postupně provede čtyři blokové přenosy s využitím již výše nadefinovaného pole .regs:

; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax

        mov  bx, .regs      ; tabulka s mapovanim cteni->zapis
        mov  cx, 4          ; pocet bitovych rovin pro prenos

.all_bitplanes:
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        mov  ah, cs:[bx]    ; nacteni indexu bitove roviny
        inc  bx             ; posun v tabulce
        out  dx, ax         ; vyber bitove roviny pro cteni

        mov  dx, SEQUENCER_INDEX
        mov  al, BITPLANE_SELECTOR
        mov  ah, cs:[bx]    ; vyber bitovych rovin pro zapis
        inc  bx             ; posun v tabulce
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin

        push cx
        call bitblt_one_bitplane
        pop cx
        loop .all_bitplanes
        ret

17. Úplný zdrojový kód dnešního pátého demonstračního příkladu

Dnešní pátý a současně i poslední demonstrační příklad vypadá následovně:

; Graficky rezim karty VGA s rozlisenim 640x480 pixelu.
; Zmena barvovych rovin, do kterych se zapisuje.
; Vykresleni barevnych usecek.
; Prenos casti obrazu operaci typu BitBLT - nyni jiz korektni.
; Vyber bitovych rovin pro zapis.
; Vyber bitove roviny pro cteni.
;
; preklad pomoci:
;     nasm -f bin -o vga.com vga_bitblt_5.asm
;
; nebo pouze:
;     nasm -o vga.com vga_bitblt_5.asm


;-----------------------------------------------------------------------------

; I/O porty karty EGA/VGA
GRAPHICS_REGISTER    equ 0x3ce
SEQUENCER_INDEX      equ 0x3c4
SEQUENCER_DATA       equ 0x3c5

; registry karty EGA/VGA
BITPLANE_SELECTOR    equ 0x02   ; sequencer
READ_MAP_SELECT      equ 0x04   ; graphics register


; ukonceni procesu a navrat do DOSu
%macro exit 0
        mov     ah, 0x4c
        int     0x21
%endmacro

; vyprazdneni bufferu klavesnice a cekani na klavesu
%macro wait_key 0
        xor     ax, ax
        int     0x16
%endmacro

; nastaveni grafickeho rezimu
%macro gfx_mode 1
        mov     ah, 0
        mov     al, %1
        int     0x10
%endmacro

; vyber bitove roviny nebo bitovych rovin pro zapis
%macro select_bitplanes_for_write 1
        mov  al, %1         ; bitova rovina
        mov  dx, SEQUENCER_INDEX
        mov  ah, BITPLANE_SELECTOR
        xchg ah, al
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin
%endmacro

; vyber bitove roviny pro cteni
%macro select_bitplane_for_read 1
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        out  dx, al         ; vyber VGA registru pro zapis
        inc  dx,
        mov  al, %1         ; zmena VGA registru
        out  dx, al
%endmacro

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        gfx_mode 0x12         ; nastaveni rezimu 640x480 se sestnacti barvami
        call draw_color_lines
        wait_key              ; cekani na klavesu

        call bitblt           ; prenos bloku
        wait_key              ; cekani na klavesu

        exit                  ; navrat do DOSu


; operace BitBLT z prvni poloviny obrazovky na druhou polovinu
bitblt:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        mov ds, ax

        mov  bx, .regs      ; tabulka s mapovanim cteni->zapis
        mov  cx, 4          ; pocet bitovych rovin pro prenos

.all_bitplanes:
        mov  dx, GRAPHICS_REGISTER
        mov  al, READ_MAP_SELECT
        mov  ah, cs:[bx]    ; nacteni indexu bitove roviny
        inc  bx             ; posun v tabulce
        out  dx, ax         ; vyber bitove roviny pro cteni

        mov  dx, SEQUENCER_INDEX
        mov  al, BITPLANE_SELECTOR
        mov  ah, cs:[bx]    ; vyber bitovych rovin pro zapis
        inc  bx             ; posun v tabulce
        out  dx, ax         ; vyber registru sekvenceru
                            ; a zapis masky bitovych rovin

        push cx
        call bitblt_one_bitplane
        pop cx
        loop .all_bitplanes
        ret

.regs:  db 0, 1, 1, 2, 2, 4, 3, 8

bitblt_one_bitplane:
        mov di, 640*240/8   ; nyni ES:DI obsahuje adresu pixelu ve video RAM na 240 radku
        xor si, si          ; nyni DS:SI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 640*240/8   ; pocet prenesenych bajtu
        rep movsb           ; blokovy prenos po bajtech
        ret                 ; hotovo


draw_color_lines:
        mov ax, 0xa000      ; video RAM v textovem rezimu
        mov es, ax
        xor di, di          ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov ax, 0
.opak:
        mov bx, ax          ; y-ová souřadnice

        push ax
        mov cl, 15          ; barva
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  7          ; barva
        add ax, 10          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  1          ; barva
        add ax, 20          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  2          ; barva
        add ax, 30          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        push ax
        mov cl,  4          ; barva
        add ax, 40          ; horizontalni posun useky
        call putpixel       ; vykreslení pixelu
        pop ax

        inc ax              ; pusun x+=1, y+=1
        cmp ax, 480         ; hranice obrazovky?
        jne .opak           ; ne-opakujeme
        ret                 ; hotovo


; Vykresleni pixelu
; AX - x-ova souradnice
; BX - y-ova souradnice
; CL - barva
putpixel:
        push ax
        mov al, cl         ; vyber bitove roviny nebo bitovych rovin
        select_bitplanes_for_write al
        pop ax

        mov dx, 0xa000     ; zacatek stranky video RAM
        mov es, dx         ; nyni obsahuje ES stranku video RAM

        mov cl, al
        and cl, 7          ; pouze spodni 3 bity x-ove souradnice

        shr ax, 1
        shr ax, 1
        shr ax, 1          ; x/8
        mov di, ax         ; horizontalni posun pocitany v bajtech

        mov ax, bx         ; y-ova souradnice
        shl ax, 1          ; y*2
        shl ax, 1          ; y*4
        shl ax, 1          ; y*8
        shl ax, 1          ; y*16
        add di, ax         ; pricist cast y-oveho posunu
        shl ax, 1          ; y*32
        shl ax, 1          ; y*64
        add di, ax         ; pricist zbytek y-oveho posunu
                           ; -> y*16 + y*64 = y*80

        mov al, 0x80       ; vypocitat masku pixelu
        shr al, cl
        or [es:di], al     ; vlastni vykresleni pixelu

        ret                ; hotovo

18. Blokové přenosy s využitím 32bitového záchytného registru latche

I přesto, že je výše uvedené řešení blokového přenosu efektivnější, než expanze mnoha maker, zdaleka se nejedná o rychlou operaci, protože data se přenáší mezi videopamětí přes CPU a tedy i přes sběrnici. I při využití 16bitového přenosu je tedy nutné vždy načíst data z video paměti, přenést je do CPU a následně je zapsat zpět do video paměti.

I z tohoto důvodu je v grafické kartě VGA implementován takzvaný záchytný registr neboli latch, který má šířku 32 bitů. Při čtení z video RAM se – nezávisle na vybrané bitové rovině – do latche přečte obsah všech čtyř bitových rovin, konkrétně z každé roviny jeden bajt. A při zápisu lze zvolit takový režim, že se bude ignorovat bajt poslaný z CPU a namísto něho se využije oněch 32 bitů z latche. Výsledkem je, že i když se fyzicky bude přenášet jen jediný bajt, interně karta VGA přenese 32 bitů a tedy zkopíruje osm pixelů (16barevné režimy) nebo čtyři pixely (256barevné režimy). Tímto konceptem, jenž se uplatnil při vykreslování spritů atd., se budeme zabývat příště.

19. Repositář s demonstračními příklady

Demonstrační příklady napsané v assembleru, které jsou určené pro překlad s využitím assembleru NASM, byly uloženy do Git repositáře, který je dostupný na adrese https://github.com/tisnik/8bit-fame. Jednotlivé demonstrační příklady si můžete v případě potřeby stáhnout i jednotlivě bez nutnosti klonovat celý (dnes již poměrně rozsáhlý) repositář:

20. Odkazy na Internetu

1. The Intel 8088 Architecture and Instruction Set
   https://people.ece.ubc.ca/~ed­c/464/lectures/lec4.pdf
2. x86 Opcode Structure and Instruction Overview
   https://pnx.tf/files/x86_op­code_structure_and_instruc­tion_overview.pdf
3. x86 instruction listings (Wikipedia)
   https://en.wikipedia.org/wi­ki/X86_instruction_listin­gs
4. x86 assembly language (Wikipedia)
   https://en.wikipedia.org/wi­ki/X86_assembly_language
5. Intel Assembler (Cheat sheet)
   http://www.jegerlehner.ch/in­tel/IntelCodeTable.pdf
6. 25 Microchips That Shook the World
   https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
7. Chip Hall of Fame: MOS Technology 6502 Microprocessor
   https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
8. Chip Hall of Fame: Intel 8088 Microprocessor
   https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-intel-8088-microprocessor
9. Jak se zrodil procesor?
   https://www.root.cz/clanky/jak-se-zrodil-procesor/
10. Apple II History Home
    http://apple2history.org/
11. The 8086/8088 Primer
    https://www.stevemorse.or­g/8086/index.html
12. flat assembler: Assembly language resources
    https://flatassembler.net/
13. FASM na Wikipedii
    https://en.wikipedia.org/wiki/FASM
14. Fresh IDE FASM inside
    https://fresh.flatassembler.net/
15. MS-DOS Version 4.0 Programmer's Reference
    https://www.pcjs.org/docu­ments/books/mspl13/msdos/dos­ref40/
16. INT 21 – DOS Function Dispatcher (DOS)
    https://www.stanislavs.or­g/helppc/int₂₁.html
17. DOS API (Wikipedia)
    https://en.wikipedia.org/wiki/DOS_API
18. Bit banging
    https://en.wikipedia.org/wi­ki/Bit_banging
19. IBM Basic assembly language and successors (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Basic_assembly_lan­guage_and_successors
20. X86 Assembly/Bootloaders
    https://en.wikibooks.org/wi­ki/X86_Assembly/Bootloaders
21. Počátky grafiky na PC: grafické karty CGA a Hercules
    https://www.root.cz/clanky/pocatky-grafiky-na-pc-graficke-karty-cga-a-hercules/
22. Co mají společného Commodore PET/4000, BBC Micro, Amstrad CPC i grafické karty MDA, CGA a Hercules?
    https://www.root.cz/clanky/co-maji-spolecneho-commodore-pet-4000-bbc-micro-amstrad-cpc-i-graficke-karty-mda-cga-a-hercules/
23. Karta EGA: první použitelná barevná grafika na PC
    https://www.root.cz/clanky/karta-ega-prvni-pouzitelna-barevna-grafika-na-pc/
24. RGB Classic Games
    https://www.classicdosgames.com/
25. Turbo Assembler (Wikipedia)
    https://en.wikipedia.org/wi­ki/Turbo_Assembler
26. Microsoft Macro Assembler
    https://en.wikipedia.org/wi­ki/Microsoft_Macro_Assembler
27. IBM Personal Computer (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Personal_Computer
28. Intel 8251
    https://en.wikipedia.org/wi­ki/Intel_8251
29. Intel 8253
    https://en.wikipedia.org/wi­ki/Intel_8253
30. Intel 8255
    https://en.wikipedia.org/wi­ki/Intel_8255
31. Intel 8257
    https://en.wikipedia.org/wi­ki/Intel_8257
32. Intel 8259
    https://en.wikipedia.org/wi­ki/Intel_8259
33. Support/peripheral/other chips – 6800 family
    http://www.cpu-world.com/Support/6800.html
34. Motorola 6845
    http://en.wikipedia.org/wi­ki/Motorola_6845
35. The 6845 Cathode Ray Tube Controller (CRTC)
    http://www.tinyvga.com/6845
36. CRTC operation
    http://www.6502.org/users/an­dre/hwinfo/crtc/crtc.html
37. 6845 – Motorola CRT Controller
    https://stanislavs.org/hel­ppc/6845.html
38. The 6845 Cathode Ray Tube Controller (CRTC)
    http://www.tinyvga.com/6845
39. Motorola 6845 and bitwise graphics
    https://retrocomputing.stac­kexchange.com/questions/10996/mo­torola-6845-and-bitwise-graphics
40. IBM Monochrome Display Adapter
    http://en.wikipedia.org/wi­ki/Monochrome_Display_Adap­ter
41. Color Graphics Adapter
    http://en.wikipedia.org/wi­ki/Color_Graphics_Adapter
42. Color Graphics Adapter and the Brown color in IBM 5153 Color Display
    https://www.aceinnova.com/en/e­lectronics/cga-and-the-brown-color-in-ibm-5153-color-display/
43. The Modern Retrocomputer: An Arduino Driven 6845 CRT Controller
    https://hackaday.com/2017/05/14/the-modern-retrocomputer-an-arduino-driven-6845-crt-controller/
44. flat assembler: Assembly language resources
    https://flatassembler.net/
45. FASM na Wikipedii
    https://en.wikipedia.org/wiki/FASM
46. Fresh IDE FASM inside
    https://fresh.flatassembler.net/
47. MS-DOS Version 4.0 Programmer's Reference
    https://www.pcjs.org/docu­ments/books/mspl13/msdos/dos­ref40/
48. INT 21 – DOS Function Dispatcher (DOS)
    https://www.stanislavs.or­g/helppc/int₂₁.html
49. DOS API (Wikipedia)
    https://en.wikipedia.org/wiki/DOS_API
50. IBM Basic assembly language and successors (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Basic_assembly_lan­guage_and_successors
51. X86 Assembly/Arithmetic
    https://en.wikibooks.org/wi­ki/X86_Assembly/Arithmetic
52. Art of Assembly – Arithmetic Instructions
    http://oopweb.com/Assembly/Do­cuments/ArtOfAssembly/Volu­me/Chapter₆/CH06–2.html
53. ASM Flags
    http://www.cavestory.org/gu­ides/csasm/guide/asm_flag­s.html
54. Status Register
    https://en.wikipedia.org/wi­ki/Status_register
55. Linux assemblers: A comparison of GAS and NASM
    http://www.ibm.com/develo­perworks/library/l-gas-nasm/index.html
56. Programovani v assembleru na OS Linux
    http://www.cs.vsb.cz/gryga­rek/asm/asmlinux.html
57. Is it worthwhile to learn x86 assembly language today?
    https://www.quora.com/Is-it-worthwhile-to-learn-x86-assembly-language-today?share=1
58. Why Learn Assembly Language?
    http://www.codeproject.com/Ar­ticles/89460/Why-Learn-Assembly-Language
59. Is Assembly still relevant?
    http://programmers.stackex­change.com/questions/95836/is-assembly-still-relevant
60. Why Learning Assembly Language Is Still a Good Idea
    http://www.onlamp.com/pub/a/on­lamp/2004/05/06/writegreat­code.html
61. Assembly language today
    http://beust.com/weblog/2004/06/23/as­sembly-language-today/
62. Assembler: Význam assembleru dnes
    http://www.builder.cz/rubri­ky/assembler/vyznam-assembleru-dnes-155960cz
63. Programming from the Ground Up Book – Summary
    http://savannah.nongnu.or­g/projects/pgubook/
64. DOSBox
    https://www.dosbox.com/
65. The C Programming Language
    https://en.wikipedia.org/wi­ki/The_C_Programming_Langu­age
66. Hercules Graphics Card (HCG)
    https://en.wikipedia.org/wi­ki/Hercules_Graphics_Card
67. Complete 8086 instruction set
    https://content.ctcd.edu/cou­rses/cosc2325/m22/docs/emu8086in­s.pdf
68. Complete 8086 instruction set
    https://yassinebridi.github.io/asm-docs/8086_instruction_set.html
69. 8088 MPH by Hornet + CRTC + DESiRE (final version)
    https://www.youtube.com/wat­ch?v=hNRO7lno_DM
70. Area 5150 by CRTC & Hornet (Party Version) / IBM PC+CGA Demo, Hardware Capture
    https://www.youtube.com/wat­ch?v=fWDxdoRTZPc
71. 80×86 Integer Instruction Set Timings (8088 – Pentium)
    http://aturing.umcs.maine­.edu/~meadow/courses/cos335/80×86-Integer-Instruction-Set-Clocks.pdf
72. Colour Graphics Adapter: Notes
    https://www.seasip.info/Vin­tagePC/cga.html
73. Restoring A Vintage CGA Card With Homebrew HASL
    https://hackaday.com/2024/06/12/res­toring-a-vintage-cga-card-with-homebrew-hasl/
74. Demoing An 8088
    https://hackaday.com/2015/04/10/de­moing-an-8088/
75. Video Memory Layouts
    http://www.techhelpmanual.com/89-video_memory_layouts.html
76. Screen Attributes
    http://www.techhelpmanual.com/87-screen_attributes.html
77. IBM PC Family – BIOS Video Modes
    https://www.minuszerodegre­es.net/video/bios_video_mo­des.htm
78. EGA Functions
    https://cosmodoc.org/topics/ega-functions/#the-hierarchy-of-the-ega
79. Why the EGA can only use 16 of its 64 colours in 200-line modes
    https://www.reenigne.org/blog/why-the-ega-can-only-use-16-of-its-64-colours-in-200-line-modes/
80. How 16 colors saved PC gaming – the story of EGA graphics
    https://www.custompc.com/retro-tech/ega-graphics
81. List of 16-bit computer color palettes
    https://en.wikipedia.org/wi­ki/List_of₁₆-bit_computer_color_palettes
82. Why were those colors chosen to be the default palette for 256-color VGA?
    https://retrocomputing.stac­kexchange.com/questions/27994/why-were-those-colors-chosen-to-be-the-default-palette-for-256-color-vga
83. VGA Color Palettes
    https://www.fountainware.com/EX­PL/vga_color_palettes.htm
84. Hardware Level VGA and SVGA Video Programming Information Page
    http://www.osdever.net/Fre­eVGA/vga/vga.htm
85. Hardware Level VGA and SVGA Video Programming Information Page – sequencer
    http://www.osdever.net/Fre­eVGA/vga/seqreg.htm
86. VGA Basics
    http://www.brackeen.com/vga/ba­sics.html
87. Introduction to VGA Mode ‚X‘
    https://web.archive.org/web/20160414072210/htt­p://fly.srk.fer.hr/GDM/ar­ticles/vgamodex/vgamx1.html
88. VGA Mode-X
    https://web.archive.org/web/20070123192523/htt­p://www.gamedev.net/referen­ce/articles/article356.asp
89. Mode-X: 256-Color VGA Magic
    https://downloads.gamedev­.net/pdf/gpbb/gpbb47.pdf
90. Instruction Format in 8086 Microprocessor
    https://www.includehelp.com/embedded-system/instruction-format-in-8086-microprocessor.aspx
91. How to use „AND,“ „OR,“ and „XOR“ modes for VGA Drawing
    https://retrocomputing.stac­kexchange.com/questions/21936/how-to-use-and-or-and-xor-modes-for-vga-drawing
92. VGA Hardware
    https://wiki.osdev.org/VGA_Hardware
